應用背景：我國是紡織和印染大國，在紡織工業中要使用大量的耗能機械，如定型機、漿紗機、烘干機等，這些機械一般使用電、燃油、燃氣、蒸汽作為熱源。紡織行業耗熱機械的運行操作溫度一般在200℃以下，生產后有大量的廢熱排出，如何盡可能利用這些余熱減少耗熱設備熱能的消耗，是紡織行業節能降耗的重要任務。

工藝介紹：印刷是將文字、圖畫、照片等原稿經制版、施墨、加壓等工序，使油墨轉移到紙張、織品、皮革等材料表面上。印刷機就是印刷文字和圖像的機器。不同的印刷工藝，在印刷過程中需要干燥系統對承印物進行油墨等物質的烘干，已達到較為美觀的效果。在印刷烘干過程中，印刷機通過加熱裝置對冷氣升溫，由風機把熱氣輸送到烘箱內對承印物進行烘干，再經過排風機將廢氣排出至烘箱外，之間不斷循環。在此過程中，烘箱內的大量熱量隨著排風排出，造成大量的熱能損失。

熱定型機（或稱拉幅機）是紡織行業中主要耗能機械之一，熱定型機是利用熱空氣對紡織物（如布匹）進行干燥和整理并使之定型的設備。一般熱定型機內所需溫度約為200℃左右，離開熱定型機的廢熱溫度一般在170℃左右，因此大量的余熱被排入空氣，同時烘房內會形成負壓，由于烘房進出口處是無法密閉的，常溫空氣會迅速通過進出口補充進去，由于機內外溫差較大，就會消耗大量能源并對產品質量有一定影響。采用熱管熱回收后，可以把干凈熱空氣可以預熱到100℃左右，送入烘房也可以送到烘房口形成風簾，這樣就可以提高烘干效率，使用戶在原有的基礎上提高車速，減少水汽發生，降低成品色差。

熱定型機的回收是氣-氣回收，用排出的熱風加熱新鮮空氣再返回熱定型機，如果熱定型機直接燃燒煤氣或輕柴油，一部分預熱的空氣也可以作為助燃空氣，提高燃燒機的效率。熱回收后廢熱的溫度如果覺得較高，還可以二次熱回收，加熱新鮮空氣或水。

應用范圍：廣泛用于如報紙書刊印刷、廣告印刷、鈔券印刷、地圖印刷、藥品包裝鋁箔印刷、包裝裝潢材料印刷等行業的印刷作業。以及用于各類布料、皮革、膜、紙、海綿等二層或多層有膠貼合生產工藝。例如凹版印刷機、干式復合機、涂布機等設備。

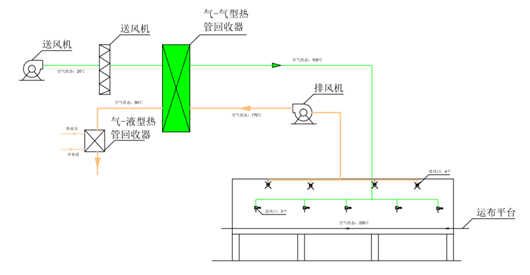

熱管換熱器應用工藝流程

針對定型機實際運行情況，本工藝流程中定型機余熱回收器采用分散式安裝技術，在定型機廢氣出口最近處安裝熱管余熱回收裝置（廢氣溫度相對最高），并將熱管余熱回收裝置隔為放熱區與吸熱區二部分。

在吸熱區，160 ℃以上的高溫廢氣通過余熱回收裝置，把廢氣降溫到110 ℃左右排放，其部分熱量被換熱器吸收，完成吸熱過程。換熱器吸收的熱量通過傳熱元件（熱管）內介質的相變，將熱量傳遞到傳熱元件的另一端。

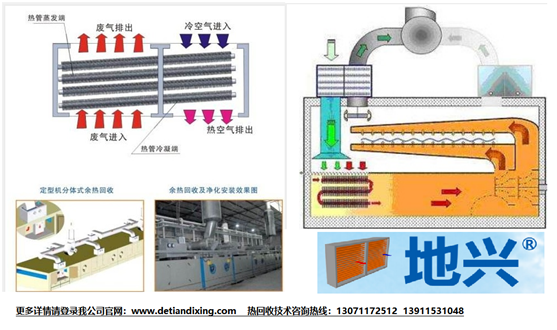

凹版印刷機熱回收運用：凹版印刷機通常有多種色組，不同色組需要的加熱溫度不同，每個色組對應一臺干燥裝置。針對每個色組配置一組熱管換熱器進行能量回收。熱管換熱器利用廢氣的熱量對新風進行預熱，烘箱內排出的廢氣先經過熱交換芯后再排掉，烘箱外引入的冷氣先經過熱交換芯再送入加熱裝置，這兩股空氣在熱交換芯內部進行熱量交換。由于兩股空氣完全隔離，污濁的排氣的不會混入新風，新風吸收排氣的熱量后溫度會大幅上升，排氣在與新風熱量交換后溫度也會下降，隨后排出到室外環境中。由此，新風經熱交換后溫度會顯著升高，再通過加熱裝置加熱新風，可大幅減少將新風加熱到工藝所需溫度的能耗。

　　涂布機熱回收應用：涂布機將成卷的基材涂上一層特定功能的膠、涂料或油墨等，送入烘箱內烘干后收卷。熱管換熱器利用烘箱內排氣的高溫能量對常溫新風進行預熱，烘箱內排出的高溫空氣先經過熱管換熱器后再排掉，常溫新風先經過熱管換熱器再送入烘箱，這兩股空氣在熱管換熱器內部進行熱量交換。新風吸收排風的熱量后溫度會大幅上升，排風在與新風熱量交換后溫度也會下降，隨后排出到室外環境中。由此，新風經熱交換后溫度會顯著升高，再通過加熱裝置加熱新風進入烘箱，可大幅減少將新風加熱到烘箱所需溫度的能耗。

產品特點：高效節能熱管換熱器采用高效螺旋式一體化工業純鋁翅片管低溫熱管做傳熱導體，大大增加傳熱面積，促進熱管換熱器的熱傳遞，充分回收排氣中熱量，除風機外無需另外耗能。亦可采用表面做鈍化或者陶瓷防腐，耐腐蝕性更強，適用于特殊場合。

　　完全隔離 熱管換熱器的新風和排風的通道交叉，彼此間有鋁箔隔開，入口邊緣和出口邊緣采用五層卷邊技術，邊緣強度更高，密封更可靠，所有連接處均采用密封膠密封，咬邊流膠處理，保證熱管換熱器的氣密性，在承壓500Pa以內，最大漏氣率為5‰。(更高承壓要求可通過換熱片板厚0.1~0.2mm及結構調整，最大承壓可達到1800Pa)

　　高穩定性 沒有運動部件，設備維護費用較少，可靠性高，使用壽命長。

　　低維護成本 體積緊湊，安裝維護簡便，可采用自來水或中性洗滌液直接清洗，日常維護保養強度很小，維護成本很低?？衫迷信棚L機，設備投入及運行成本低廉。

　　廣適用性 模塊結構，方便安裝和組裝。根據用戶不同風量要求、工況要求提供可調節的規格尺寸及片間距，從而最大限度地優化熱管換熱器的效率及壓降等方面性能要求?？筛鶕?jù)客戶需要對外形、安裝方式、風口接口位置等做設計變更，亦可根據客戶使用環境場合不同，對熱管換熱器框架設計不同板材及特殊處理。

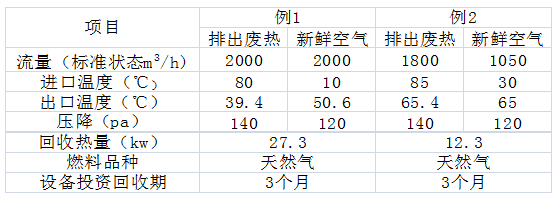

節能效果分析：經過熱管換熱器后新、排風的參數如下：

1800CMH風量的熱回收設備實際測量結果如

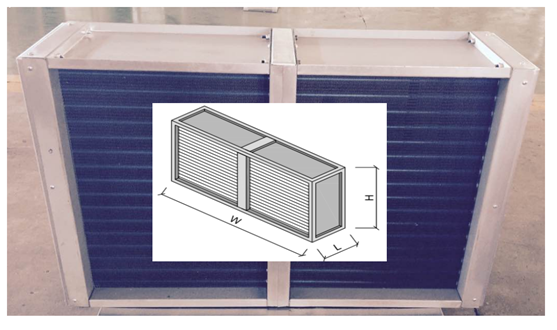

設備尺寸：L=500mm W=1080mm  H=510mm

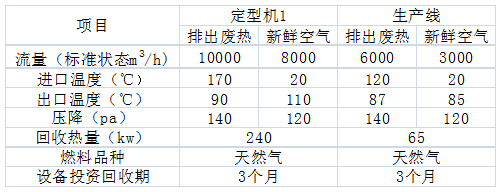

如下是某紡織行業實際使用低溫熱管換熱的使用效果統計表

熱定型機房熱回收基本信息參數：

漿紗機的余熱回收

漿紗機是做漿紗干燥之用。在漿紗機下半部有熱風加熱系統，熱風進入漿紗機后，吸收漿紗的水分，排出室外。由于干燥過程主要是吸收水分過程，因此熱氣體的溫度下降不多，主要是含濕量加大。利用排出的濕熱空氣熱量加熱新鮮空氣，返回漿紗機內與熱源熱風混合，達到節能目的。

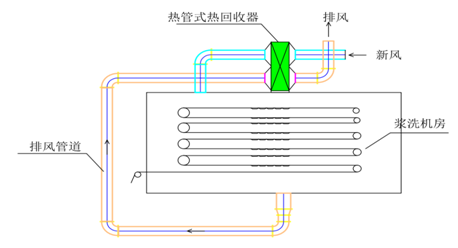

漿洗機房余熱回收系統流程圖
