一、熱管換熱器
1.翅片為光滑表面,氣流左右逆流通過,可以得到最大的換熱效果,換熱效率60~70%。 風速選擇2.5米/秒的時候,效率可以到70%,風速選擇3.8米/秒時候,效率可以到60%
用于中央空調冷熱回收領域的熱管換熱器分兩種:
A、二維螺旋式一體化工業純鋁翅片管低溫?zé)峁軗Q熱器,簡稱二維低溫?zé)峁軗Q熱器;
B、內螺紋銅管和親水鋁箔串片結構式換熱器,以傳熱方向命名為三維低溫?zé)峁軗Q熱器

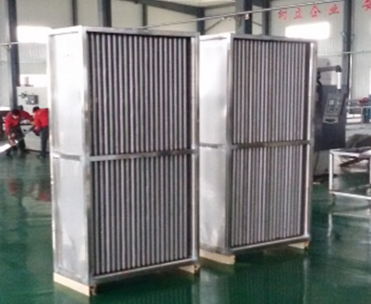

二維低溫?zé)峁軗Q熱器

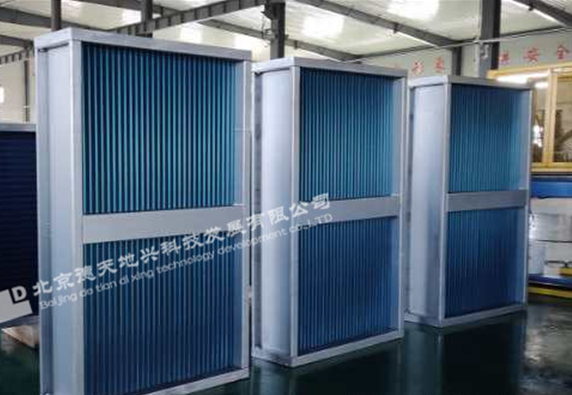

三維熱管換熱器實物圖片
2.結構上不受氣流速度的限制,不容易臟堵,換熱效率穩定。
風速可以從1米/秒到5米/秒 最常用的是2.5--3.8米/秒,阻力從90帕-180帕;阻力小,基本上不產生噪音;換熱器的外形呈長方體形狀,和空調箱體結合完美,對機房的面積要求不大,相對整體建筑面積,選用低溫?zé)峁軗Q熱器比較經濟。
3.進、排氣流分隔嚴密,完全沒有交叉污染。
二維低溫?zé)峁苤虚g隔板采用楔形橡膠密封,新風和排風之間可以實現零串風;三維熱管中間采用雙層隔板結構加脹管結構,也可以實現零串風;采用低溫?zé)峁軗Q熱器作為節能換熱器,從根本上解決了新排風空氣污染問題,保證了新風的品質,為提供健康高質量的新風提供了保障。
4.沒有運行費用,基本無需維修,壽命長(20年)。
無論是二維低溫?zé)峁軗Q熱器還是三維低溫?zé)峁軗Q熱器都是采用毛細力液體回流的技術實現冬季夏季不需要季節轉換,實現了蒸發端和冷凝端可以自由切換,換熱器的安裝采用固定式封板安裝密封,換熱器安裝后基本上無需維修,從而保證了設備的使用壽命可以達到20年。
一、板式換熱器
氣流是單數層進氣,雙數層排氣,氣流在層之間流動,會使換熱膜片擾動,氣流大時,產生強大的阻力和噪聲,甚至吹破膜片,為降低噪聲和摩擦力,只能做成叉流,限制在高風速時使用。利用特殊的紙質材料或鋁泊裝配成上下各層間隔而成的通道,進風通過單數層通道,排風通過雙數層通道,通過空氣與層板的接觸傳遞熱量,送風與排風逆流時效率最高,但逆流運動時,材料受力最大,容易吹破交換器,所以常采用叉流結構,作成全熱時,表面應涂上吸濕性材料;在大風量下,廠家很難保證按國家標準的尺寸制作; 冷凝水不易排出,導致霉菌滋生;外界溫度低于 -10℃時,不易使用;逆流:叉流:順流的換熱效率=1:0.75:0.5 (熱管是逆流,板換是叉流)。
1、板式換熱器的效率,自由風速選擇0.8米/秒時,效率可以到60%(上海同濟大學測試數據)
沈陽建筑大學和哈爾濱建筑大學測試數據板式換熱器效率在65%時,迎面風速小于等于1.1米/秒。板式換熱器叉流換熱,體積大,阻力大,對機房面積要求比較大,對于北京寸土寸金置地,采用板式換熱器不經濟;
2、板式換熱器的機構
利用特殊的紙質材料或鋁泊裝配成上下各層間隔而成的通道,進風通過單數層通道,排風通過雙數層通道,通過空氣與層板的接觸傳遞熱量,送風與排風逆流時效率最高,但逆流運動時,材料受力最大,容易吹破交換器,所以常采用叉流結構,作成全熱時,表面應涂上吸濕性材料;
北京為大陸性氣候,風速比較大,從下面板式換熱的結構不難看出,板式換熱器層板與層板間的間隙比較小,容易積累灰塵導致堵塞,堵塞后噪音比較大,也會被周邊居民投訴,也不利于打造健康的辦公環境。因?yàn)閾Q熱器的菱形結構,和空調箱體的結合比較困難,對機房的面積要求很大,選用板式換熱器雖然在換熱器本身成本低一些,對相對犧牲的建筑面積來說就很不經濟了。

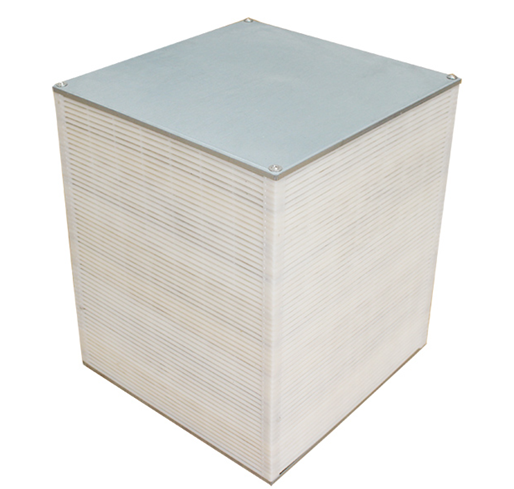

PVC板式換熱器

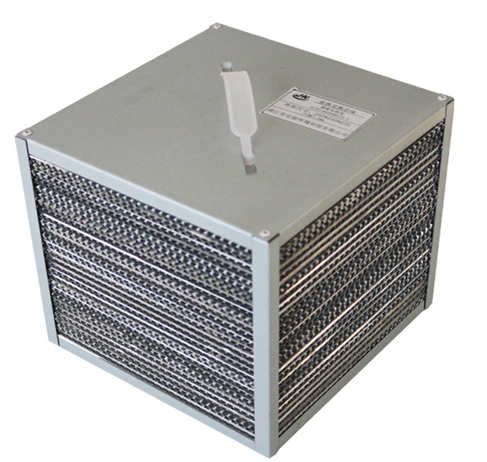

鋁箔板式換熱器
3、板式換熱器的換熱方向?yàn)椴媪?,這種方向的熱交換,層板與層板之間的縫隙,很難實現新風和排風之間不串風,不能解決新風和排風之間的交叉污染問題,不利于提供高質量的健康新風。
4、關于使用壽命:板式換熱一旦堵塞很難清洗,換熱器安裝在空調箱內,會導致整個空調機組無法使用,空調箱如果想正常使用,換熱器必須拆掉。如果采用紙質的全熱家換氣容易產生霉菌,對新風造成污染,一般板式換熱器的使用壽命不超過兩年。
結束語,北京德天地興科技發展有限公司的低溫?zé)峁軗Q熱器應用在通州副中心項目中,數量在400臺左右,歡迎屆時去參觀考察。和約克、開利、特靈、麥克維爾的空調配套使用。
